MasterHub : la passerelle dans l'armoire électrique

Name: DBR77 MasterHub
Brand: DBR77

Un module sur rail DIN qui collecte les signaux des machines, des compteurs et des capteurs et les envoie vers DBR77 IIoT. Côté machine, il communique en Modbus et RS-485 ; côté plateforme, il utilise MQTT via Wi-Fi, LoRaWAN ou LTE.

Voir la démo en ligne Planifier un pilote

Passerelle DBR77 MasterHub sur rail DIN dans une armoire électrique — MasterHub installé entre les disjoncteurs et les relais dans l'armoire d'une machine.

FONCTIONNALITÉS

Une seule passerelle entre les machines et la plateforme

Conçue pour l'armoire

Elle se monte sur un rail DIN standard à côté des disjoncteurs et des relais : les électriciens l'installent comme n'importe quel autre composant d'armoire.

Lit ce que la machine fournit déjà

S'il y a un PLC ou un compteur Modbus ou RS-485, la passerelle le lit. Sur les machines sans automate, un piquage sur la colonne lumineuse, le courant moteur ou un capteur de cycle donnent l'état et les comptages.

Avec ou sans le réseau de l'usine

Le Wi-Fi là où il passe, LoRaWAN pour les grands halls de production avec peu de points d'accès, et LTE avec une carte SIM là où il n'y a pas de réseau usine.

Continue de compter pendant une coupure

Quand la liaison tombe, le boîtier continue de compter les cycles et les arrêts, puis synchronise les données au retour de la connexion.

Deux modules passerelle DBR77 pour montage sur rail DIN, dont un avec un connecteur d'antenne LoRaWAN — Modules sur rail DIN avec borniers ; la version de droite a un connecteur d'antenne LoRaWAN.

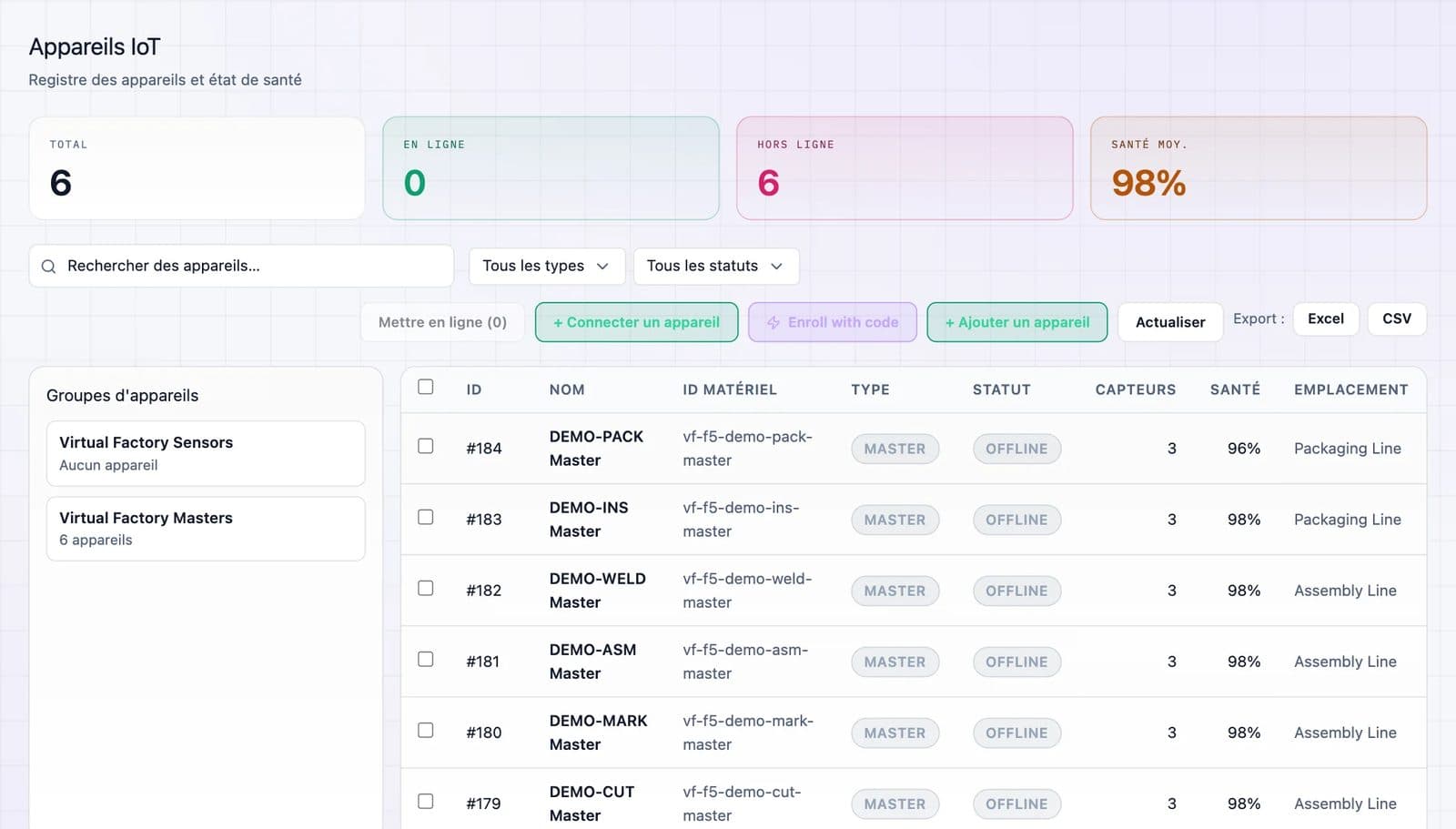

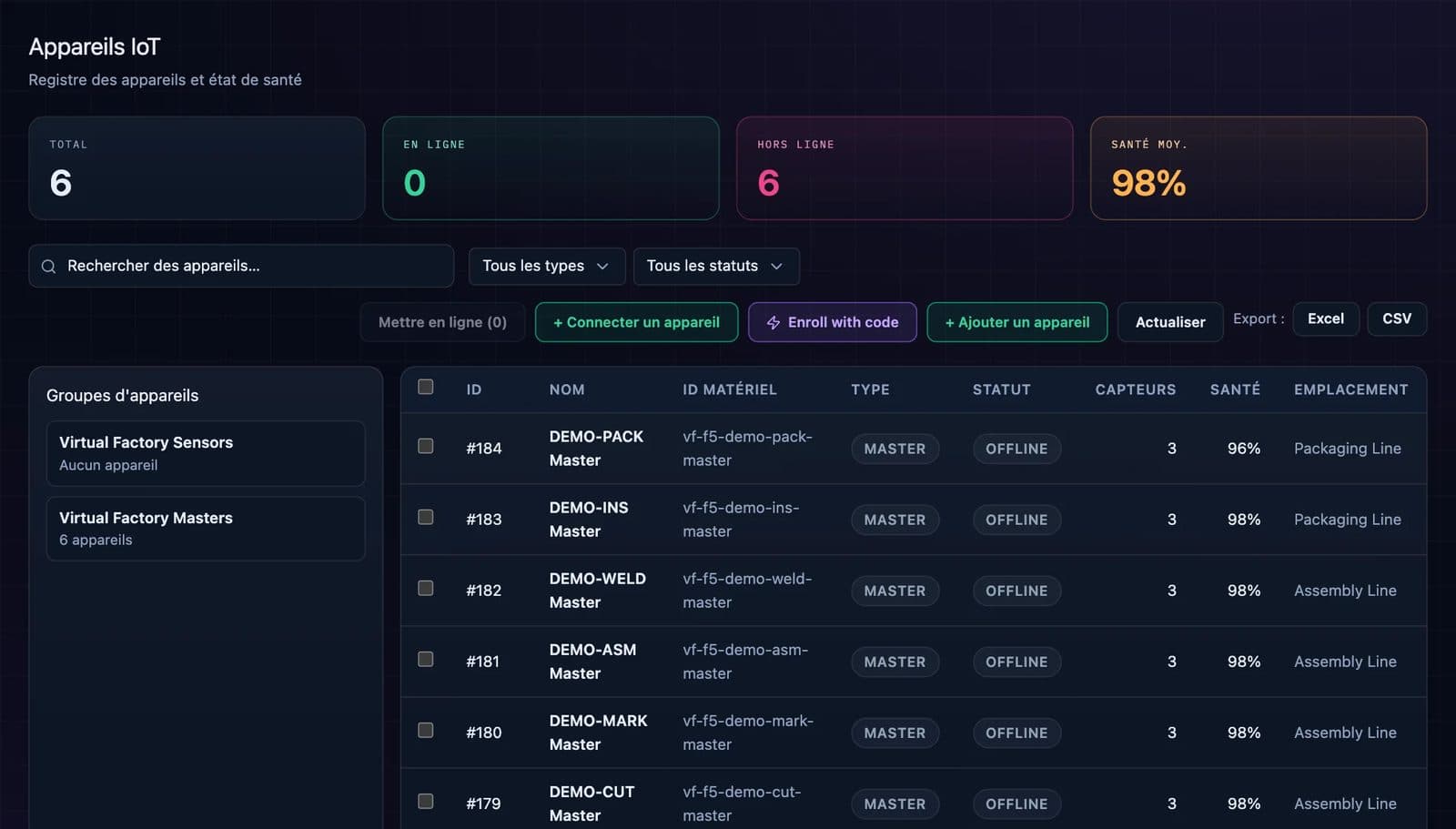

Registre des équipements DBR77 IIoT avec une passerelle maître par ligne, ses capteurs, leur état de santé et leur emplacement — Registre des équipements dans l'usine de démo : une passerelle par ligne, avec ses capteurs, leur état de santé et leur emplacement.

MISE EN ROUTE

Trois étapes vers les premières données machine

01
Choisir les machines
Commencez par la ligne où les arrêts coûtent le plus cher et listez les signaux que chaque machine peut fournir.
02
Installer dans l'armoire
La passerelle se monte sur le rail DIN. Les signaux sont câblés ou lus en Modbus ou RS-485, et la logique de commande de la machine reste inchangée.
03
Nommer les signaux
Dans DBR77 IIoT, chaque signal reçoit un nom et une unité : un numéro de registre devient « charge broche » ou « puissance active de l'arrivée générale ».

Quand la passerelle est utile

Utilisez MasterHub quand la machine ou le compteur fournit des signaux exploitables. Pour la cause d'arrêt, ajoutez un Status Deck ou l'application opérateur : aucun signal n'indique qu'une machine attend de la matière.
