MasterHub: das Gateway im Schaltschrank

Name: DBR77 MasterHub
Brand: DBR77

Ein Modul für die DIN-Hutschiene, das Signale von Maschinen, Zählern und Sensoren sammelt und an DBR77 IIoT sendet. Zur Maschine hin arbeitet es mit Modbus und RS-485, zur Plattform hin mit MQTT über Wi-Fi, LoRaWAN oder LTE.

Online-Demo ansehen Pilot planen

DBR77 MasterHub-Gateway auf einer DIN-Hutschiene im Schaltschrank — MasterHub zwischen Leitungsschutzschaltern und Relais im Schaltschrank einer Maschine.

FUNKTIONEN

Ein Gateway zwischen den Maschinen und der Plattform

Für den Schaltschrank gebaut

Es sitzt auf einer Standard-DIN-Hutschiene neben Leitungsschutzschaltern und Relais. Elektriker bauen es ein wie jede andere Schaltschrankkomponente.

Liest aus, was die Maschine schon hat

Wo es eine SPS oder einen Zähler mit Modbus oder RS-485 gibt, liest das Gateway sie aus. An Maschinen ohne Steuerung liefern ein Abgriff an der Signalsäule, der Motorstrom oder ein Taktsensor den Zustand und die Stückzahlen.

Mit oder ohne Werksnetz

Wi-Fi, wo die Abdeckung reicht, LoRaWAN für große Hallen mit wenigen Access Points und LTE mit SIM-Karte, wo es kein Werksnetz gibt.

Zählt bei Verbindungsausfall weiter

Bricht die Verbindung ab, zählt das Gerät Zyklen und Stillstände weiter und synchronisiert sie, sobald die Verbindung wieder steht.

Zwei DBR77 Gateway-Module für die DIN-Hutschiene, eines mit Anschluss für eine LoRaWAN-Antenne — Module für die DIN-Hutschiene mit Reihenklemmen; die Variante rechts hat einen Anschluss für eine LoRaWAN-Antenne.

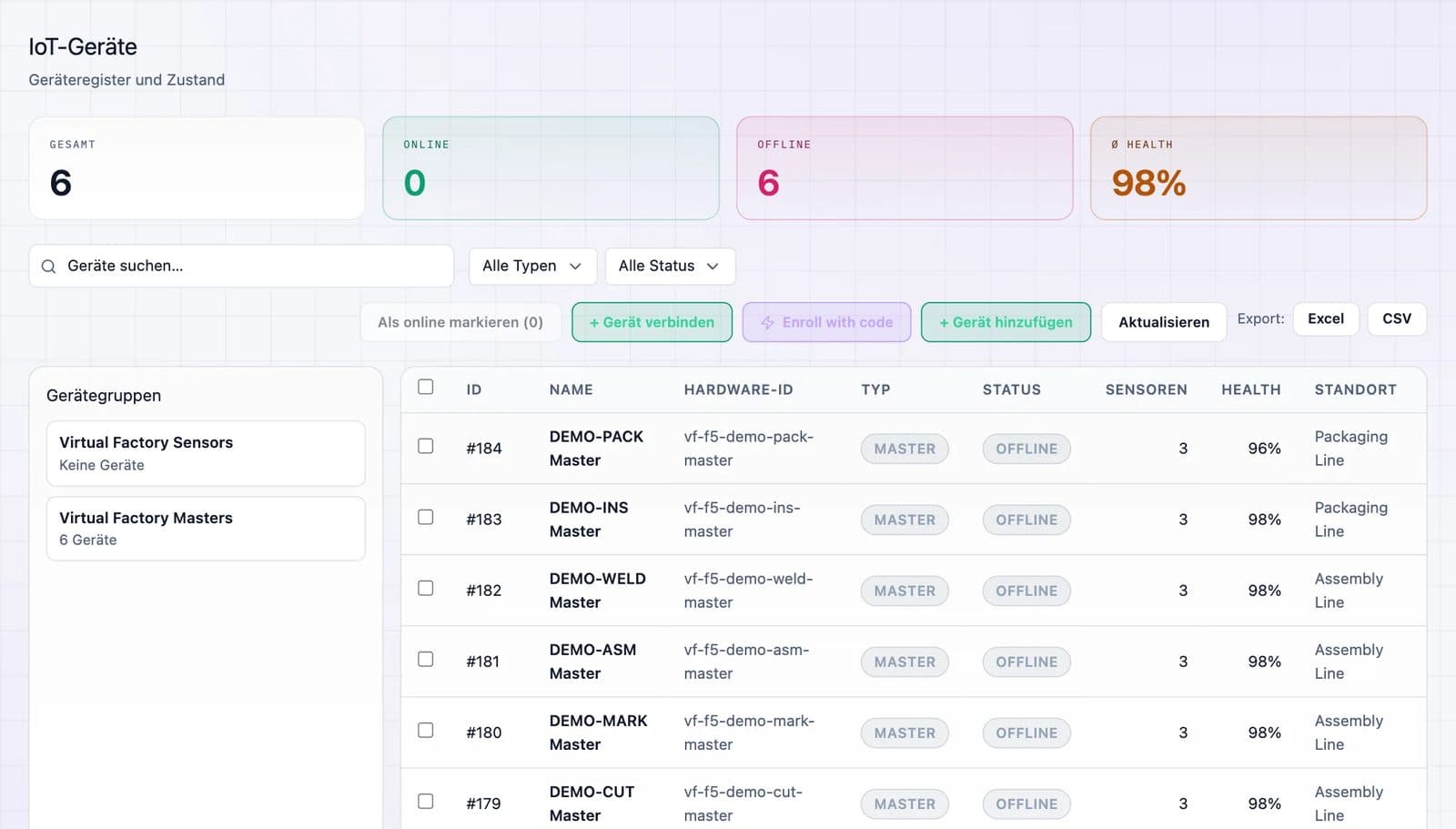

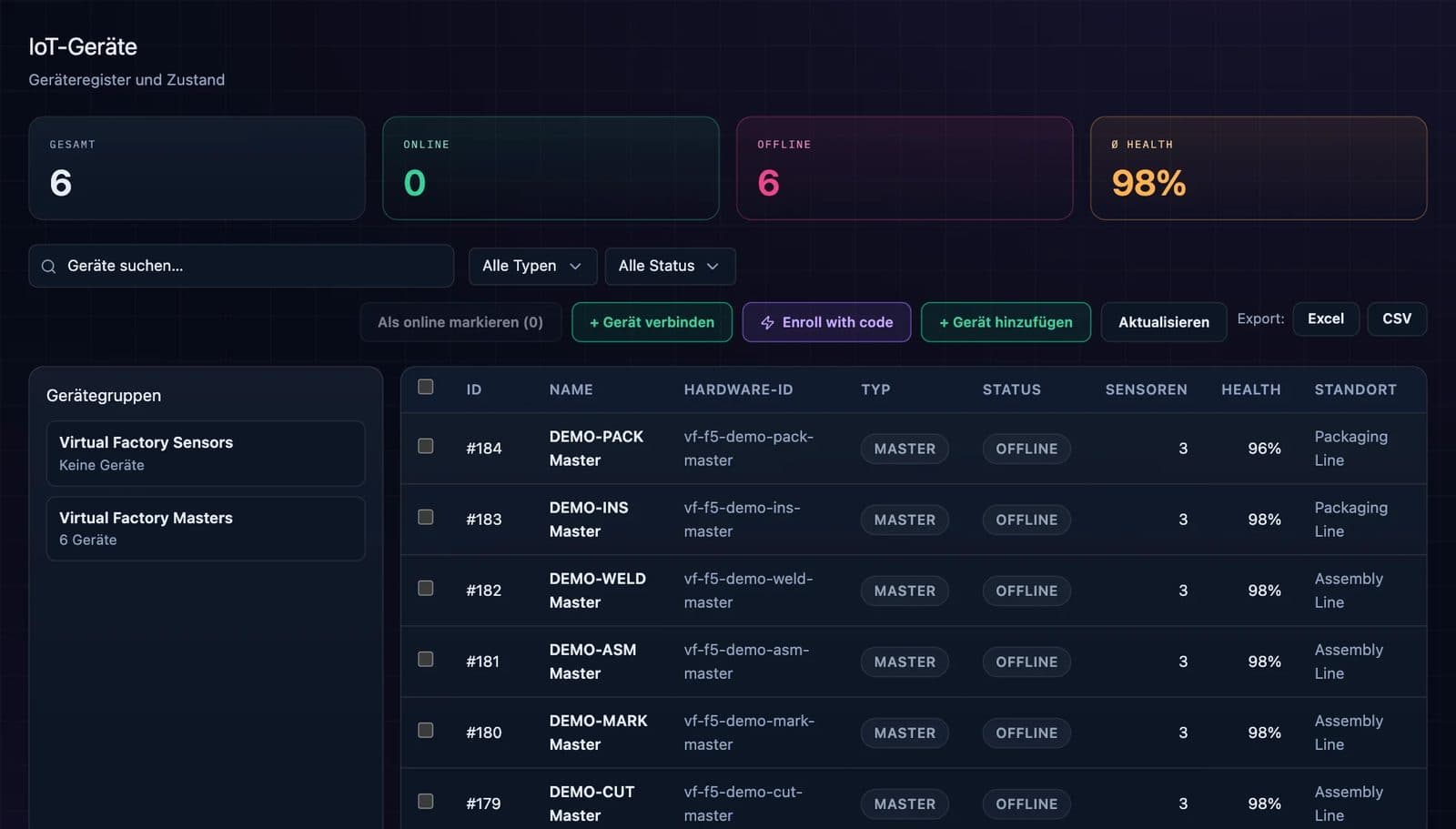

DBR77 IIoT-Geräteverzeichnis mit einem Master-Gateway pro Linie, seinen Sensoren, Zustand und Standort — Geräteverzeichnis in der Demo-Fabrik: ein Gateway pro Linie, mit seinen Sensoren, seinem Zustand und Standort.

SO STARTEN SIE

In drei Schritten zu den ersten Maschinendaten

01
Maschinen auswählen
Beginnen Sie mit der Linie, an der Stillstände am meisten kosten, und notieren Sie, welche Signale jede Maschine liefern kann.
02
Im Schaltschrank einbauen
Das Gateway kommt auf die DIN-Hutschiene. Signale werden verdrahtet oder über Modbus oder RS-485 gelesen, und die Steuerungslogik der Maschine bleibt unverändert.
03
Signale benennen
In DBR77 IIoT bekommt jedes Signal einen Namen und eine Einheit. So wird aus einer Registernummer „Spindellast“ oder „Wirkleistung Haupteinspeisung“.

Wann Sie das Gateway brauchen

Setzen Sie MasterHub ein, wenn die Maschine oder der Zähler Signale hat, die sich auszulesen lohnen. Für den Stillstandsgrund ergänzen Sie ein Status Deck oder die Operator-App: Kein Signal sagt Ihnen, dass eine Maschine auf Material wartet.
