Jak kamera sprawdza, czy wszystkie kroki montażu wykonano we właściwej kolejności?

Dlaczego pominięcie kroku to tak częsty błąd

Pominięcie kroku to jeden z najbardziej typowych błędów ludzkich i zdarza się także przy dobrze znanej pracy. Brytyjski urząd BHP, Health and Safety Executive (HSE), wymienia pominięcie czynności wśród częstych błędów w utrzymaniu ruchu, obok błędów przy ponownym montażu. Zaznacza też, że proste pomyłki i pominięcia zdarzają się nawet doświadczonym, bardzo dobrze wyszkolonym i zmotywowanym pracownikom utrzymania ruchu.

Podobnie jest w obsłudze technicznej samolotów. Australian Transport Safety Bureau podaje w przeglądzie, że w bazie danych Boeinga najczęstszym błędem obsługowym jest pominięcie: niezamontowana część albo podzespół zamontowany niekompletnie. W studium przypadku złożonego montażu ręcznego na pierwszym miejscu wśród błędów było pominięcie operacji: odnotowano je 19 razy. Jedną z przyczyn było to, że śrub nie dokręcano z wymaganą siłą.

Po każdej reklamacji pada pytanie, czy ten krok na pewno wykonano. Jeśli nie ma zapisu, odpowiedź opiera się na czyjejś pamięci.

Dlaczego kolejność jest tak samo ważna jak liczba części

W wielu połączeniach o jakości decyduje kolejność. Klasyczny przykład to połączenie kołnierzowe. Według europejskiego i amerykańskiego stowarzyszenia branży uszczelnień, ESA i FSA, kolejność dokręcania śrub ma istotny wpływ na docisk uszczelki. Przy nieprawidłowym skręcaniu kołnierz może stracić równoległość. Stowarzyszenia zalecają też dokręcanie nakrętek na krzyż. European Sealing Association idzie dalej i w artykule o dobrych praktykach pisze, że najczęstszą przyczyną nieszczelności połączeń kołnierzowych jest niezachowanie zatwierdzonej kolejności dokręcania.

Niemiecka wytyczna VDI/VDE 2862 dzieli połączenia śrubowe na kategorie ryzyka A, B i C: od takich, których awaria zagraża życiu i zdrowiu, po niekrytyczne. Dla każdej kategorii określa minimalne wymagania dotyczące procesu skręcania.

Na kontroli końcowej kolejności już nie widać. Kołnierz skręcony w złej kolejności wygląda po dokręceniu ostatniej śruby tak samo jak skręcony prawidłowo. Różnica wychodzi dopiero wtedy, gdy połączenie zaczyna przeciekać albo nie przechodzi próby ciśnieniowej.

Jak kamera sprawdza zgodność pracy z instrukcją stanowiskową

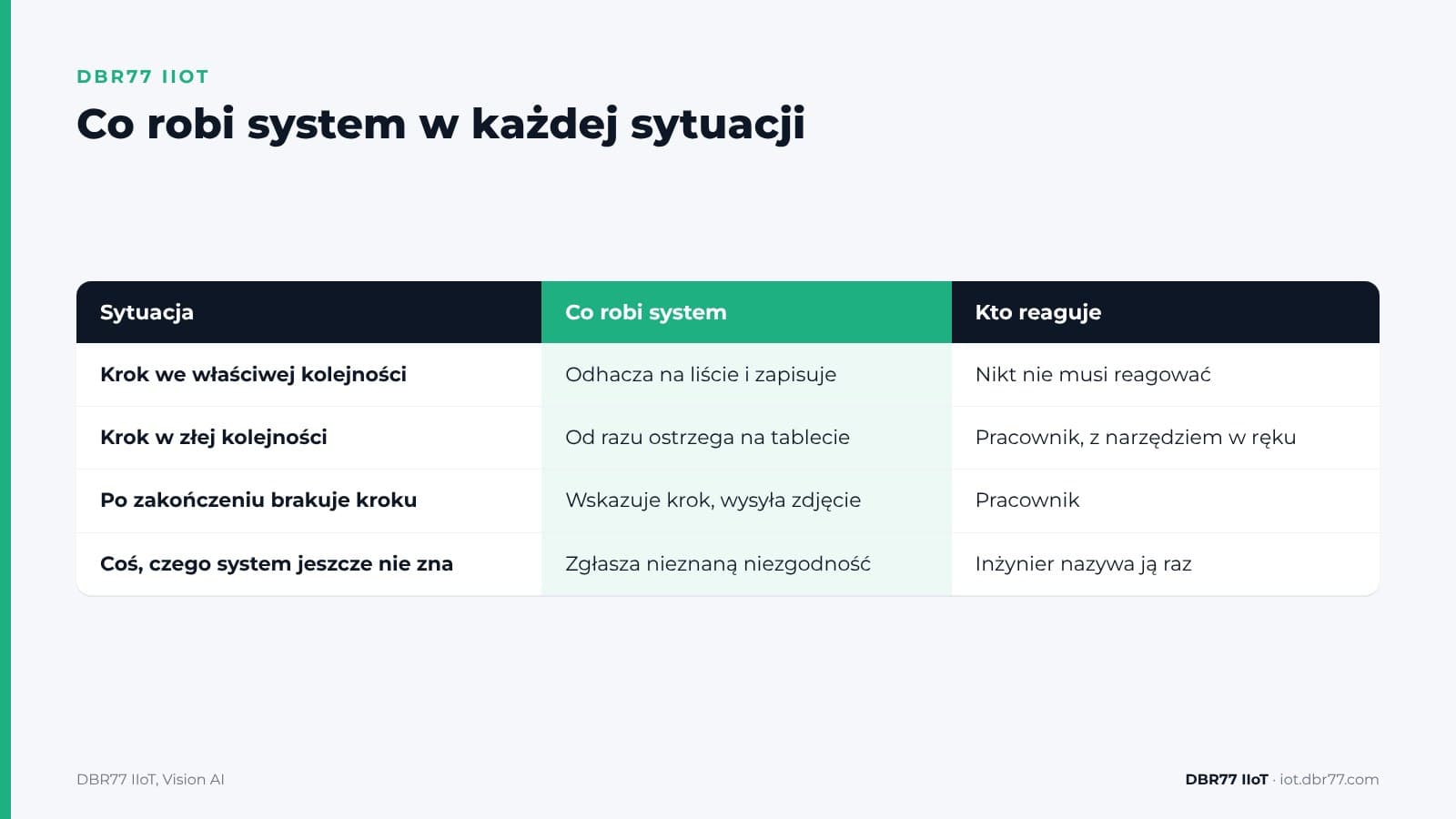

Kamera porównuje to, co dzieje się na stanowisku, z kolejnością zapisaną w instrukcji. Reaguje w trzech sytuacjach:

1. Rozpoznaje każdy krok z instrukcji. Gdy pracownik dokręci śrubę 1, kamera to potwierdzi i odhaczy krok na liście kontrolnej na tablecie.
2. Ostrzega od razu, gdy kolejność się nie zgadza. Jeśli pracownik dokręci śrubę 4 przed śrubą 3, tablet wyświetli komunikat „Błąd kolejności: śruba 4 przed śrubą 3”, kiedy narzędzie jest jeszcze w ręku.
3. Na koniec wskazuje brakujący krok. Jeśli praca kończy się po wykonaniu 9 z 10 kroków, system wyświetla „Nie wykryto kroku 3” i wysyła pracownikowi zdjęcie z zaznaczoną pozycją 3.

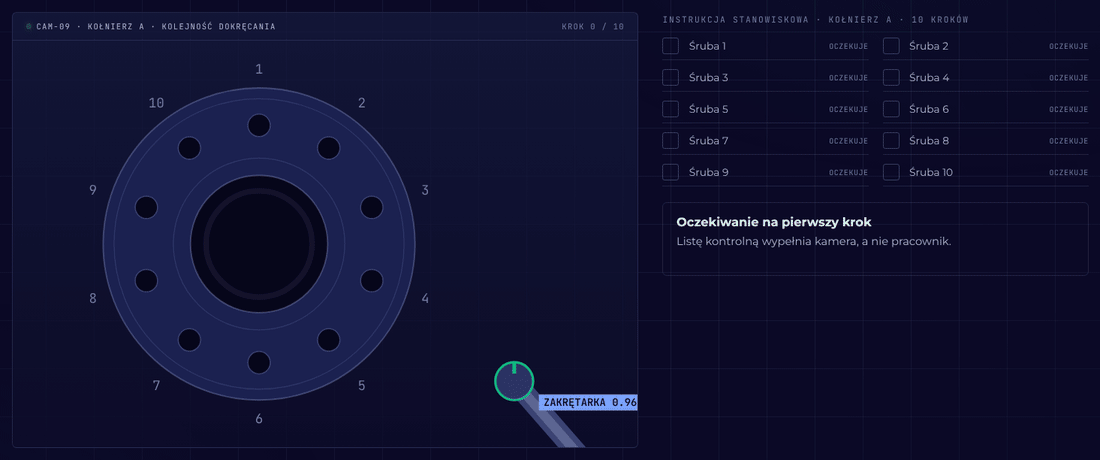

Przykład poglądowy z prezentacji DBR77 Vision AI: krok 3 zostaje pominięty, ostrzeżenie o złej kolejności pojawia się od razu, a na końcu system wskazuje brakujący krok.

W przykładzie pracownik dokręca zakrętarką dziesięć śrub jednego kołnierza. Instrukcja może wymagać dokręcania po kolei, od 1 do 10, albo na krzyż, jak to zwykle bywa przy kołnierzach.

Kontrola kolejności to jedna z klasycznych metod poka-yoke. ASQ opisuje metodę kroków ruchowych, która sprawdza, czy kroki procesu wykonano we właściwej kolejności, oraz sygnały ostrzegawcze, które informują pracownika o błędzie. Kamera robi to samo bez montowania czujnika na każdym narzędziu.

Czego potrzeba, żeby uruchomić kontrolę kolejności

Potrzebne są trzy rzeczy: pisemna instrukcja stanowiskowa, kamera, która widzi miejsce pracy, i kilka przykładów poprawnie wykonanej operacji.

• Punktem odniesienia jest instrukcja stanowiskowa. To ona określa, w jakiej kolejności operator wykonuje czynności. Jeśli Twoja instrukcja kolejności nie podaje, ustal ją, zanim ustawisz kamerę.
• Kamera musi widzieć każdy krok. W DBR77 IIoT za kamery odpowiada Vision AI. Wystarczy zwykła kamera IP, a każdy obraz jest analizowany w około 25 ms na komputerze, który stoi u Ciebie w zakładzie.
• Kroki opisuje się słowami. Inżynier wpisuje, czego kamera ma szukać, i oznacza kilka przykładów jako OK albo NOK. Nie trzeba zbierać danych do uczenia ani uruchamiać osobnego projektu.
• Reakcję ustawiasz sam. Bez programowania wybierasz zliczenie, zapis, ostrzeżenie albo powiadomienie wskazanej osoby.

Kolejne etapy są takie same jak przy każdej kontroli Vision AI: demo i omówienie stanowiska, test na kilku zdjęciach i krótkich filmach po podpisaniu NDA, proof of concept na jednym stanowisku, a wdrożenie tylko wtedy, gdy wyniki Cię przekonają. O ostatnim etapie piszemy w poradniku o tym, jak przejść od jednego udanego pilotażu do standardu w całym zakładzie.

Gdzie kończy się rola kamery

Kamera potwierdza, że krok wykonano, i pokazuje, w jakiej kolejności. Nie zastępuje innych kontroli połączenia:

• Moment dokręcenia. Kamera widzi, że zakrętarka pracowała na pozycji 4, ale wartość momentu podaje narzędzie i jego zapisy. Dla połączeń kategorii A, krytycznych dla bezpieczeństwa, VDI/VDE 2862 wymaga pełnych danych z procesu dokręcania. Atlas Copco w opracowaniu o tej wytycznej dodaje, że oprócz dokumentowania danych można stosować automatyczne wykrywanie błędów. Kamera jest właśnie taką dodatkową kontrolą obok zapisów z narzędzia.
• Kroki, których nie widać. Kamera nie potwierdzi kroku wykonanego pod osłoną, wewnątrz obudowy albo zasłoniętego rękami pracownika. Część takich kroków da się sprawdzić po zmianie ustawienia kamery albo dzięki drugiej kamerze. Zanim wybierzemy ustawienie, testujemy na stanowisku kilka wariantów.
• Decyzja. Vision AI ostrzega i zgłasza, a o tym, co dalej, decyduje człowiek. System nie zatrzymuje linii ani narzędzia.
• Funkcje bezpieczeństwa. Vision AI nie jest certyfikowanym systemem bezpieczeństwa. Za bezpieczeństwo maszyn nadal odpowiadają systemy do tego zaprojektowane.

Sposób, w jaki ostrzeżenie trafia do ludzi, jest równie ważny jak sama kontrola. Wyjaśniamy to w artykule o tym, dlaczego alerty z maszyn nie działają na hali. Pierwsze tygodnie nowej kontroli opisujemy w artykule o tym, co robić, gdy operatorzy jeszcze nie ufają sygnałom.

Gdzie to jest w DBR77 IIoT

Vision AI to część DBR77 IIoT odpowiedzialna za kamery. Tablety na stanowiskach już dziś prowadzą operatorów krok po kroku przez złożone procesy. Kamera dodaje do tego potwierdzenie, że każdy krok rzeczywiście wykonano.

• Nasze urządzenia tylko odczytują dane. Nigdy nie wysyłają poleceń do Twoich maszyn i nie ingerują w układ sterowania.
• Obraz jest analizowany na miejscu, a wideo nie jest nagrywane. Pracownik dostaje jedno zdjęcie z zaznaczoną pozycją.
• Vision AI działa na DBR77 Vector, naszej własnej przemysłowej sztucznej inteligencji, którą można zainstalować na Twoich serwerach. Bez pisemnej zgody Twoje dane nie służą do uczenia żadnego modelu. DBR77 ma certyfikat ISO/IEC 27001:2022.
• Zdarzenia z Vision AI trafiają do IRIS. Więcej przeczytasz w artykule IRIS o tym, jak powiązać problemy jakościowe z produkcją i utrzymaniem ruchu.

Najczęstsze pytania

Czy kamera wskaże, który krok pominięto?

Tak. Jeśli po zakończeniu pracy brakuje kroku, system go wskazuje, na przykład „Nie wykryto kroku 3”, i wysyła pracownikowi zdjęcie z zaznaczoną pozycją.

Czy pracownik musi potwierdzać każdy krok na tablecie?

Nie. Listę kontrolną wypełnia kamera, a nie pracownik. Na tablecie widać, jak w trakcie pracy kamera odhacza kolejne kroki.

Co, jeśli dokręcamy na krzyż, a nie po kolei od 1 do 10?

System trzyma się kolejności z Twojej instrukcji stanowiskowej. Przy dokręcaniu na krzyż działa tak samo jak przy dokręcaniu po kolei: każdy krok porównuje z pozycją i kolejnością zapisaną w instrukcji.

Czy ostrzeżenie o złej kolejności zatrzymuje narzędzie?

Nie. Vision AI ostrzega pracownika i zapisuje zdarzenie. Zatrzymanie narzędzia albo linii to decyzja człowieka.

Czy kamera nagrywa pracownika?

Wideo nie jest nagrywane. Obraz jest analizowany na komputerze w Twoim zakładzie, a pracownik dostaje jedno zdjęcie miejsca pracy z zaznaczoną pozycją. Sprawdź przepisy dotyczące monitoringu w miejscu pracy i uprzedź pracowników, zanim zamontujesz pierwszą kamerę.

Podsumowanie

Wybierz jedną operację, w której kolejność ma znaczenie, a pominięty krok już raz sprawił kłopot: nieszczelny kołnierz, pokrywa założona z powrotem bez jednej śruby, wyrób zawrócony do poprawki. W tym tygodniu nagraj ją dwa razy z miejsca, w którym mogłaby wisieć kamera: raz wykonaną prawidłowo, a raz, na części testowej, z pominiętym krokiem. Wypisz też kolejność z instrukcji stanowiskowej. To wystarczy, żeby w pierwszym teście sprawdzić, czy kamera rozpozna kroki na Twoim stanowisku.

Źródła

• HSE, Maintenance error
• A. Hobbs, Australian Transport Safety Bureau, An Overview of Human Factors in Aviation Maintenance, 2008
• Torres, Nadeau, Landau, Classification and Quantification of Human Error in Manufacturing: A Case Study in Complex Manual Assembly, Applied Sciences, 2021
• ESA i FSA, Guidelines for safe seal usage: Flanges and Gaskets, 1998
• European Sealing Association (R. Wacker), Primary flange forces, Part 2, przedruk na stronie Spetech
• VDI/VDE, 2862 Part 2: Minimum requirements for application of fastening systems and tools (spis treści), 2015
• Atlas Copco, Whitepaper o VDI/VDE 2862 Part 2, 2023
• ASQ, What is Poka-Yoke? Mistake and Error Proofing
• DBR77, DBR77 IIoT, 2026
• DBR77, prezentacja IIoT i Vision AI dla klientów, 2026
