MasterHub: bramka w szafie sterowniczej

Name: DBR77 MasterHub
Brand: DBR77

Moduł na szynę DIN, który zbiera sygnały z maszyn, liczników i czujników i przesyła je do DBR77 IIoT. Od strony maszyn obsługuje Modbus i RS-485, a do platformy wysyła dane przez MQTT po Wi-Fi, LoRaWAN lub LTE.

Zobacz demo online Zaplanuj pilotaż

Bramka DBR77 MasterHub na szynie DIN w szafie elektrycznej — MasterHub zamontowany między wyłącznikami a przekaźnikami w szafie maszyny.

CO ROBI

Jedna bramka między maszynami a platformą

Stworzona do szafy

Montuje się ją na standardowej szynie DIN obok wyłączników i przekaźników, więc elektrycy instalują ją jak każdy inny element szafy.

Odczytuje to, co maszyna już ma

Jeśli jest PLC albo licznik z Modbus lub RS-485, bramka go odczyta. W maszynach bez sterownika stan i zliczenia daje podpięcie pod kolumnę sygnalizacyjną, pomiar prądu silnika albo czujnik cyklu.

Z siecią zakładową lub bez niej

Wi-Fi tam, gdzie sięga, LoRaWAN w dużych halach z niewieloma punktami dostępowymi i LTE z kartą SIM tam, gdzie nie ma sieci zakładowej.

Liczy dalej, gdy brakuje łączności

Gdy łącze padnie, urządzenie dalej zlicza cykle i postoje, a po powrocie połączenia synchronizuje dane.

Dwa moduły bramek DBR77 do montażu na szynie DIN, jeden ze złączem anteny LoRaWAN — Moduły na szynę DIN z listwami zaciskowymi; wersja po prawej ma złącze anteny LoRaWAN.

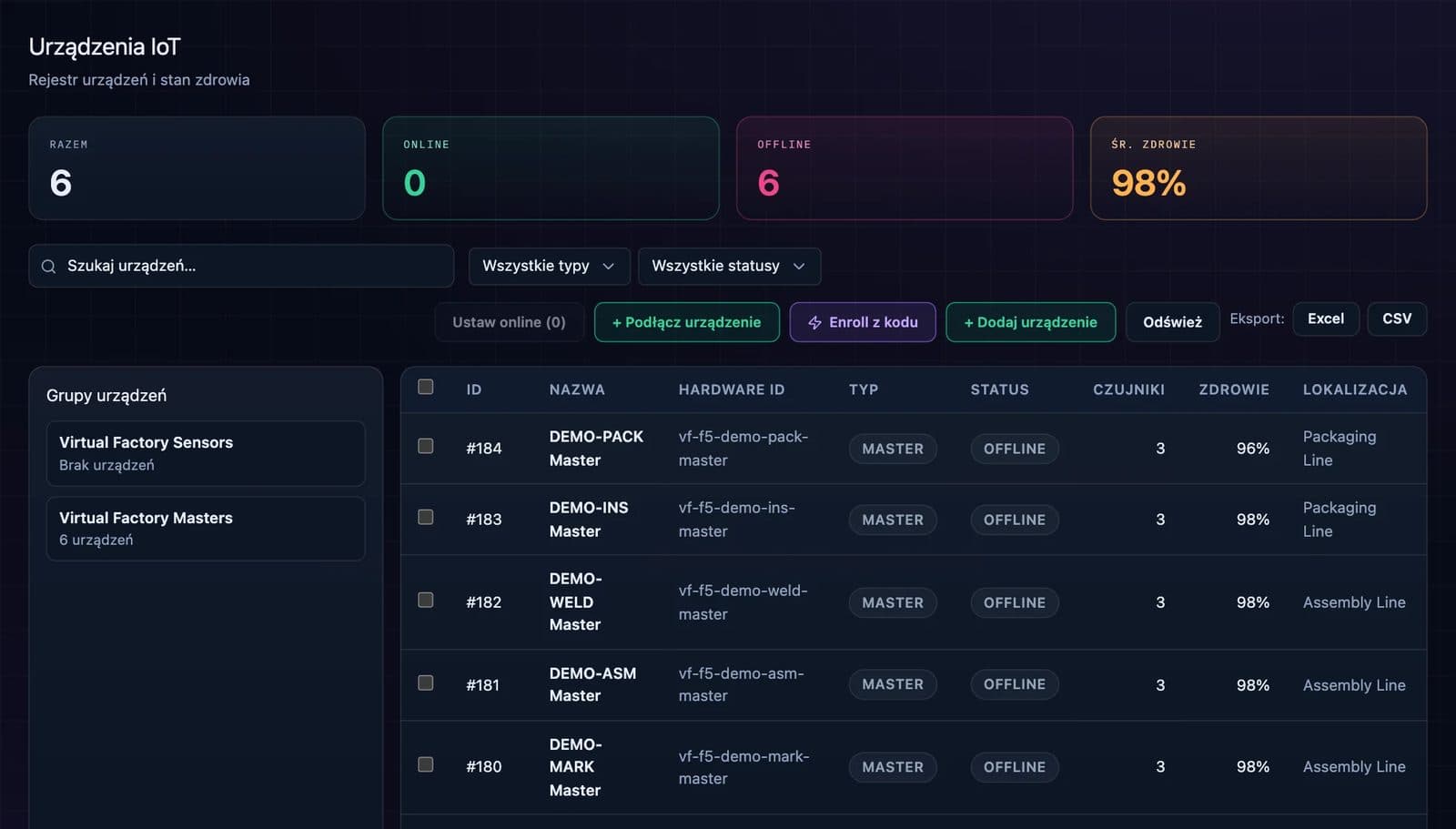

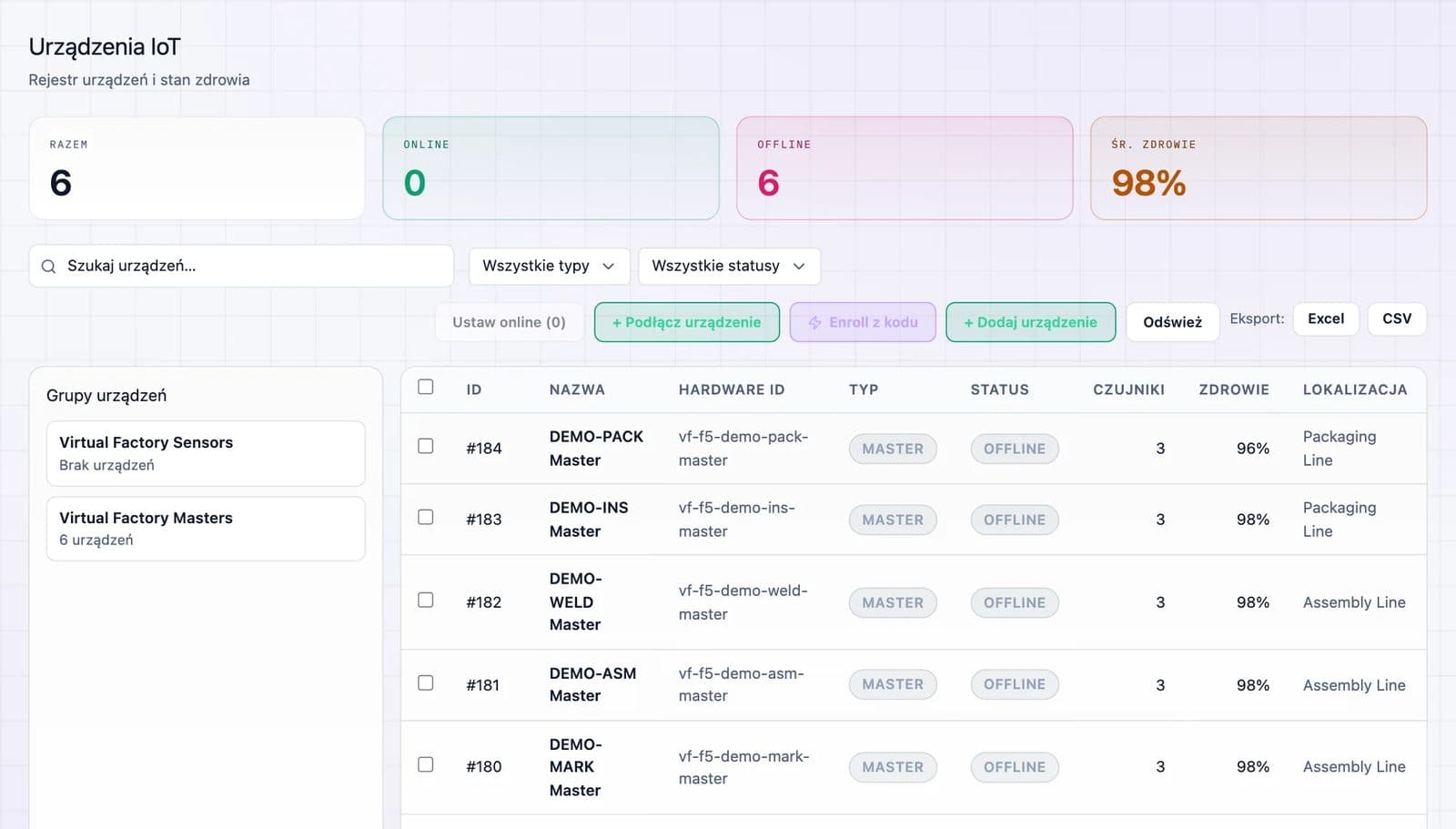

Rejestr urządzeń DBR77 IIoT z jedną bramką master na linię, jej czujnikami, kondycją i lokalizacją — Rejestr urządzeń w fabryce demonstracyjnej: jedna bramka na linię, z czujnikami, kondycją i lokalizacją.

JAK ZACZĄĆ

Trzy kroki do pierwszych danych z maszyn

01
Wybierz maszyny
Zacznij od linii, na której postoje kosztują najwięcej, i spisz, jakie sygnały daje każda maszyna.
02
Montaż w szafie
Bramka trafia na szynę DIN. Sygnały podłącza się przewodowo albo odczytuje przez Modbus lub RS-485, a logika sterowania maszyny pozostaje bez zmian.
03
Nazwij sygnały
W DBR77 IIoT każdy sygnał dostaje nazwę i jednostkę, więc numer rejestru zamienia się w „obciążenie wrzeciona” albo „moc czynna zasilania głównego”.

Kiedy potrzebujesz bramki

Użyj MasterHub, gdy maszyna lub licznik ma sygnały warte odczytu. Do przyczyny postoju dodaj Status Deck albo aplikację operatora: żaden sygnał nie powie, że maszyna czeka na materiał.
