Oprogramowanie · Data Bridge

Data Bridge: podłącz źródła danych, które już masz

Data Bridge to część DBR77 IIoT, która komunikuje się ze sprzętem. Łączy się z brokerami MQTT, zamienia tematy brokera w nazwane odczyty z jednostkami i rejestruje każde urządzenie z własnym certyfikatem. Odczyty trafiają potem do monitoringu, historii i alarmów.

Zobacz demo online Zaplanuj pilotaż

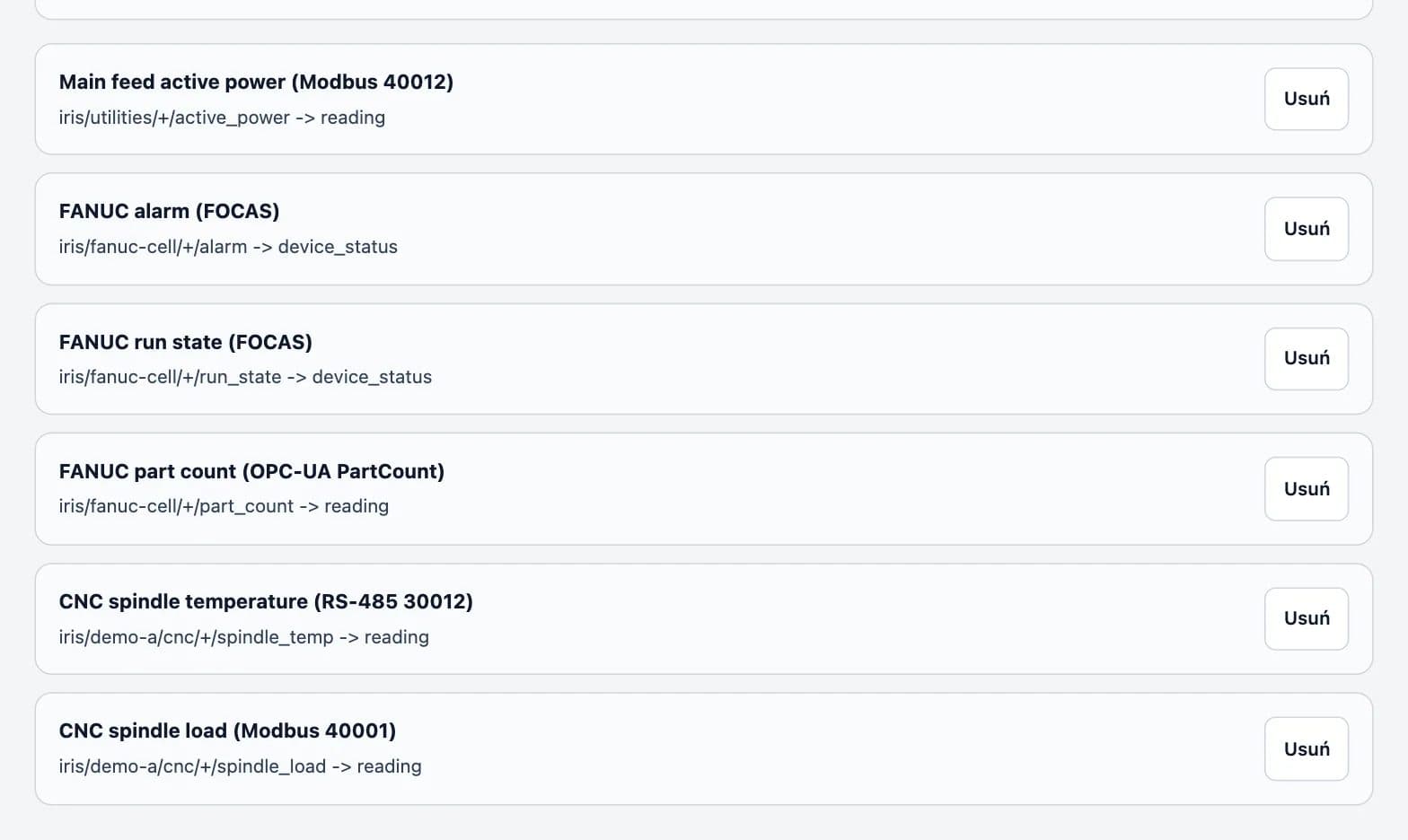

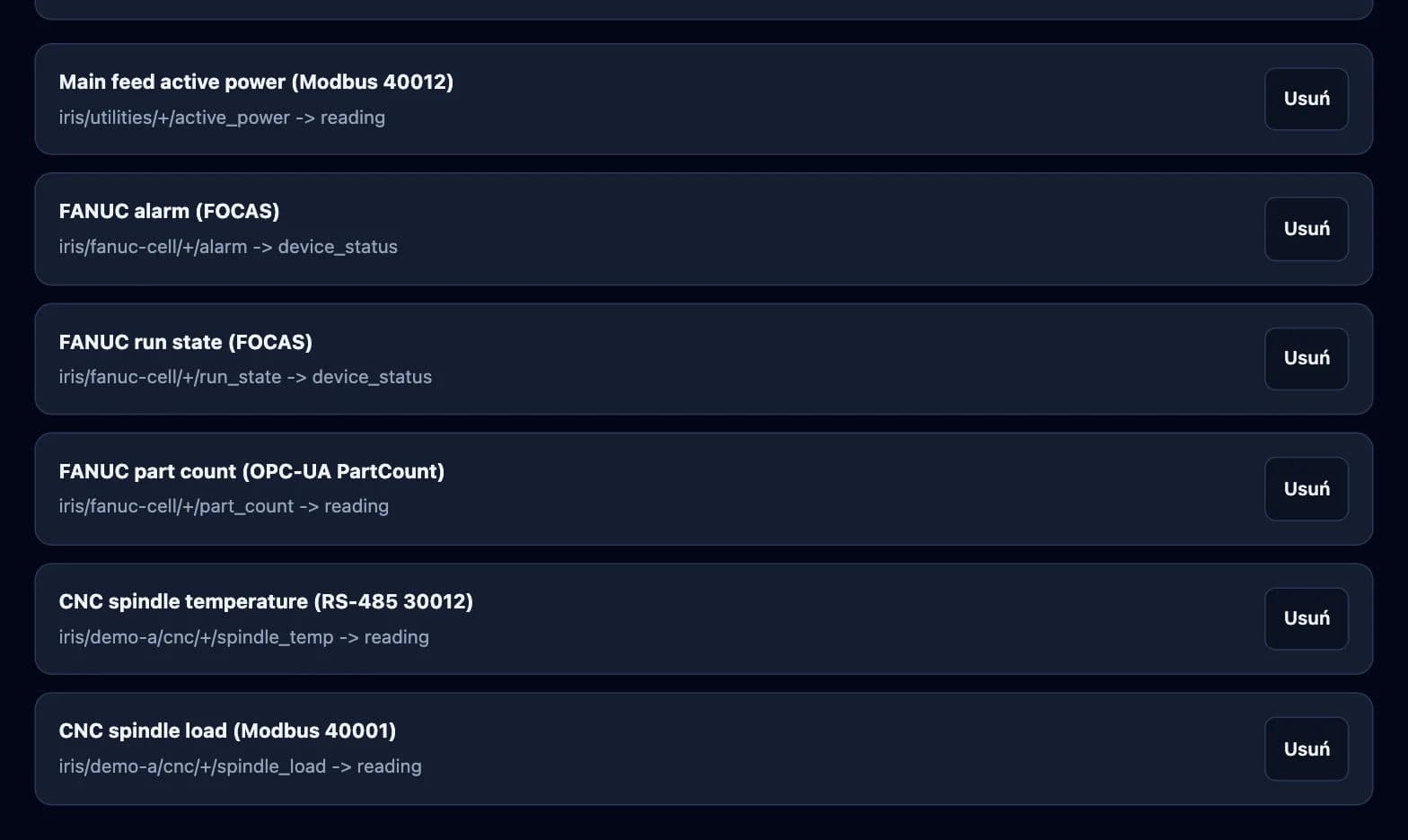

Mapowanie sygnałów Modbus, FANUC i OPC UA w Data Bridge z podglądem normalizacji — Mapowanie sygnałów w fabryce demonstracyjnej: rejestry Modbus, alarm i stan pracy FANUC, liczba sztuk z OPC UA i temperatura z RS-485.

CO ROBI

Od tematu w brokerze do odczytu z nazwą

Mosty do Twoich brokerów MQTT

Dodaj istniejący broker z hostem, portem i prefiksem tematu, z TLS, jeśli broker go używa. Bramki, adaptery PLC i liczniki, które już publikują przez MQTT, zostają bez zmian.

Tematy zamieniają się w odczyty

Mapowanie określa, który temat należy do którego urządzenia i sygnału, wraz z nazwą i jednostką. Zanim mapowanie zacznie działać, podgląd pokazuje, jak zostanie odczytana przykładowa wiadomość.

Profile urządzeń

Profil opisuje tematy, które publikuje dany typ urządzenia. Po przypisaniu profilu do mostu powstają mapowania dla każdego urządzenia tego typu.

Certyfikat dla każdego urządzenia

Każde urządzenie jest rejestrowane z certyfikatem z własnego urzędu certyfikacji zakładu. Klucz prywatny nie przechodzi przez serwer, a certyfikat można wystawić ponownie lub unieważnić.

Ostatni znany stan

Cień urządzenia (device shadow) przechowuje ostatni stan zgłoszony przez każde urządzenie.

Wersje firmware

Pliki firmware wgrywa się i udostępnia urządzeniom z tego samego miejsca.

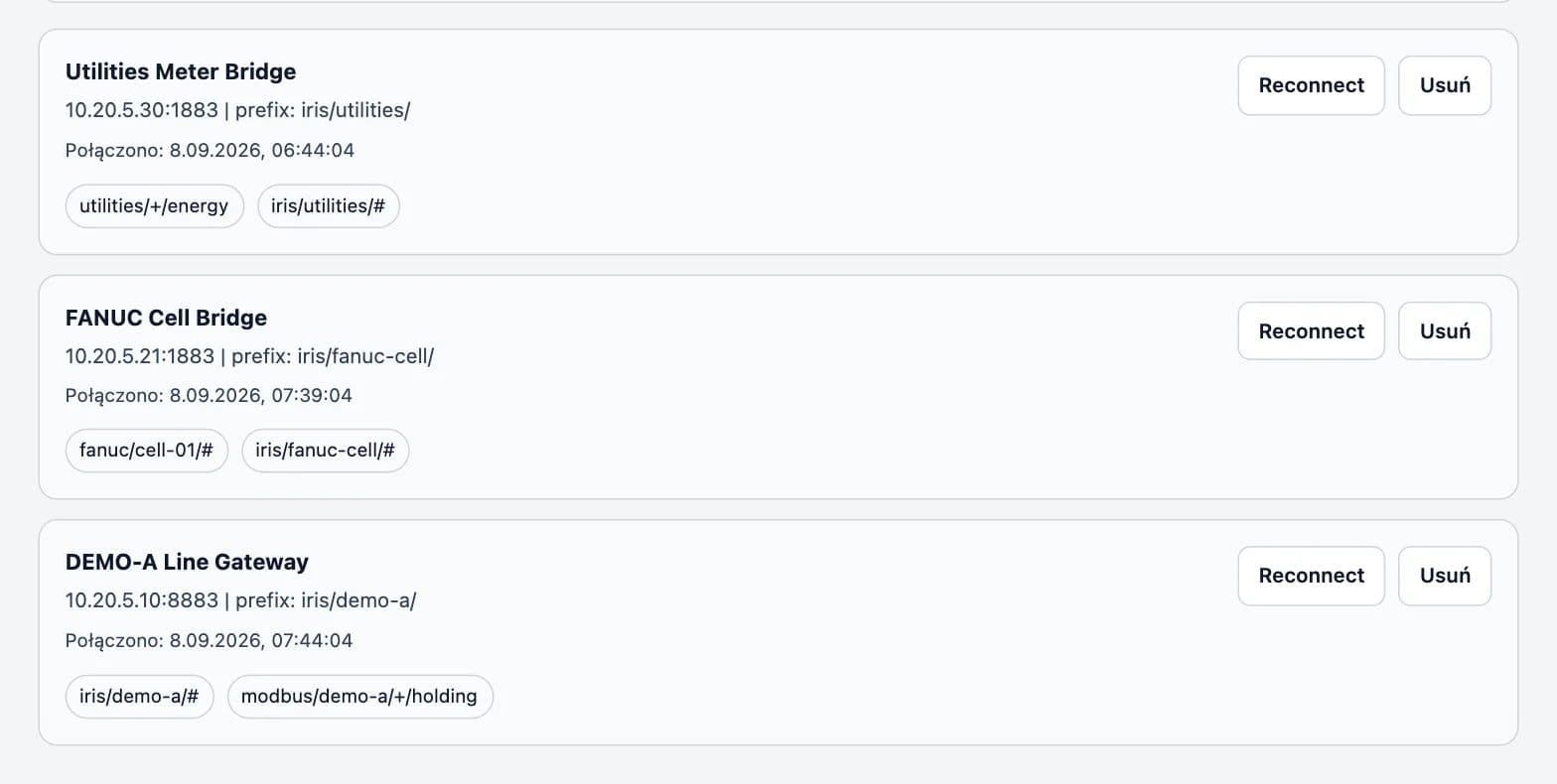

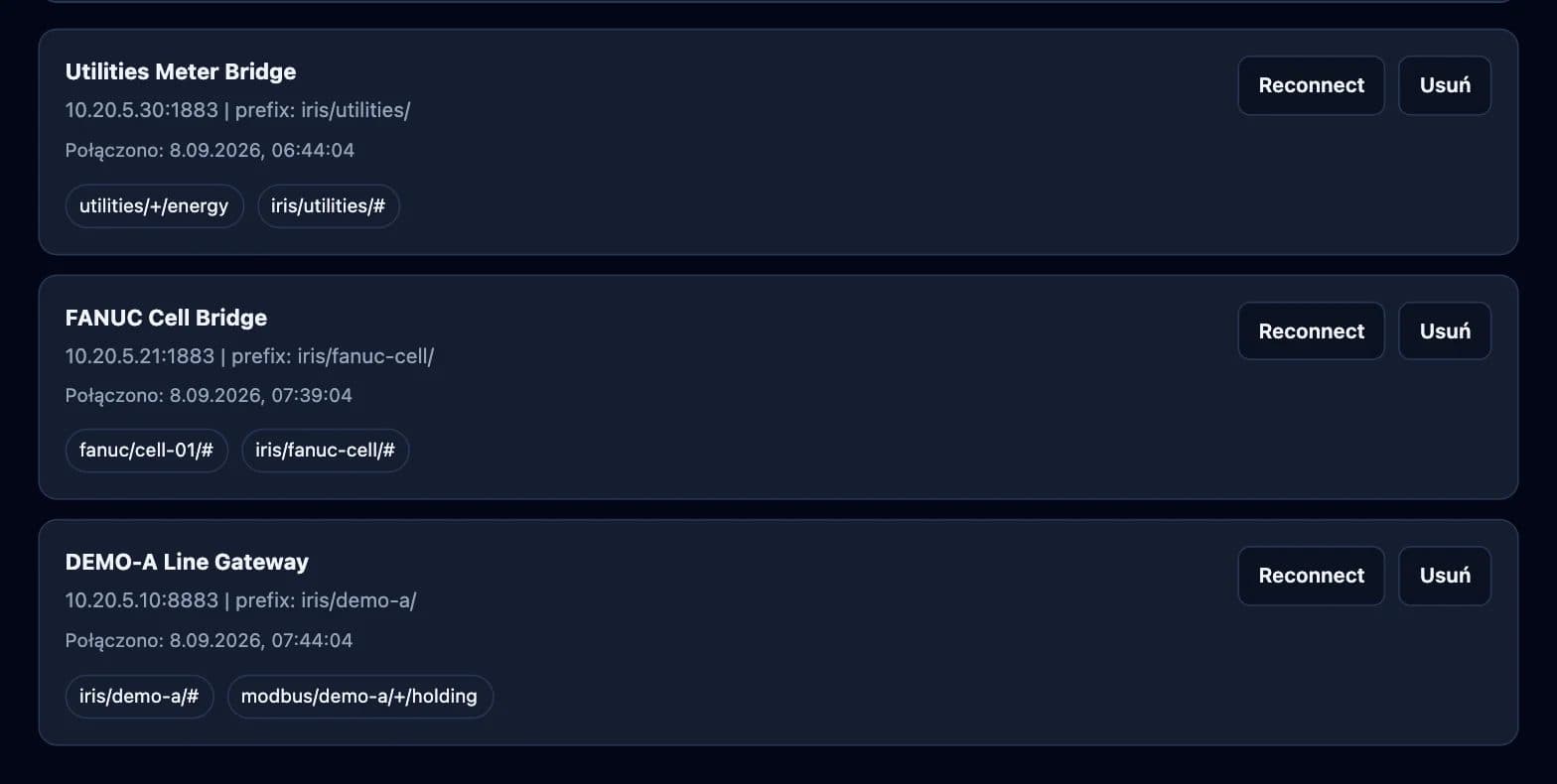

Lista mostów MQTT z hostem, prefiksem tematu i czasem połączenia — Mosty MQTT do brokerów sieci liczników mediów, gniazda FANUC i bramki linii.

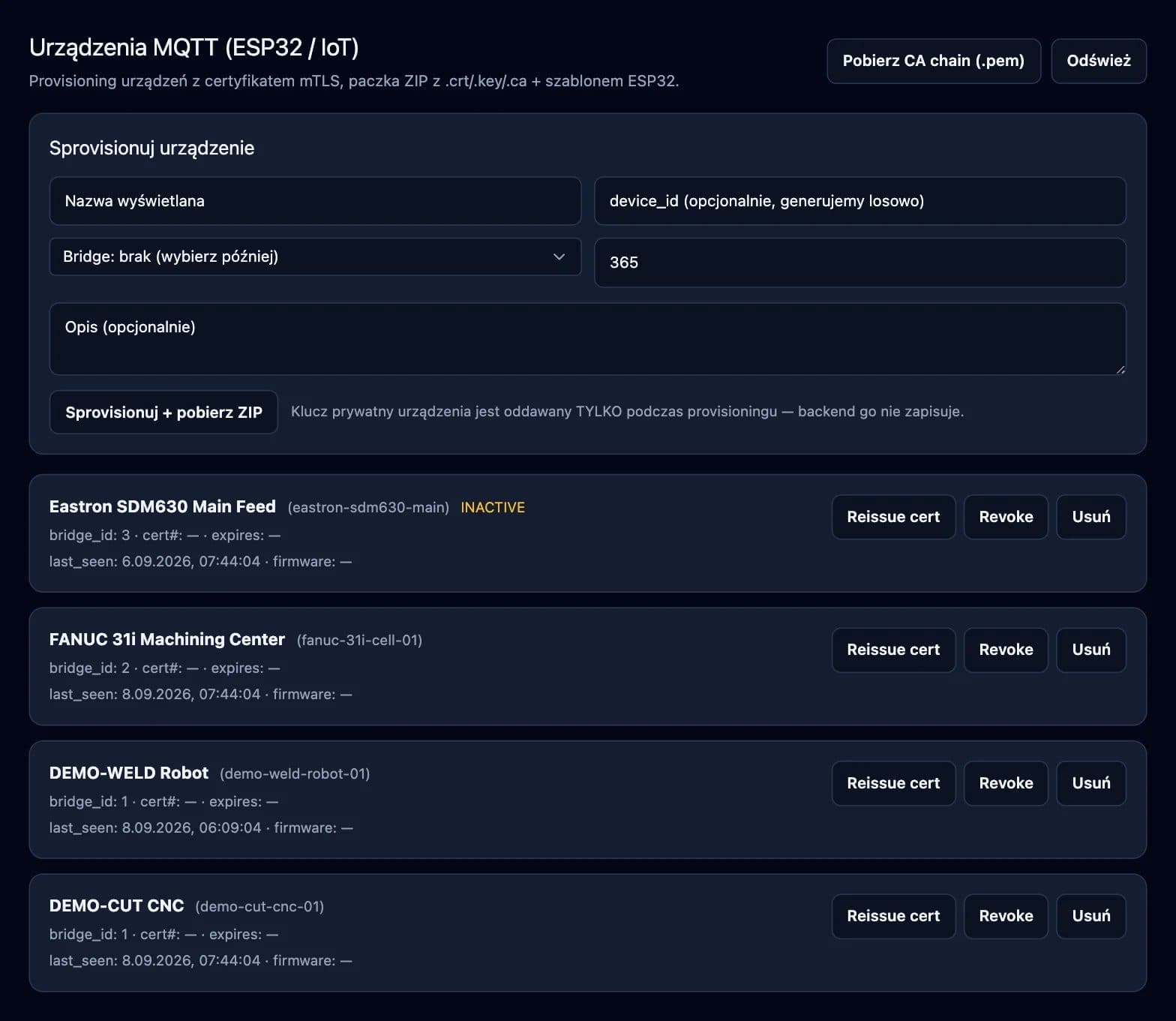

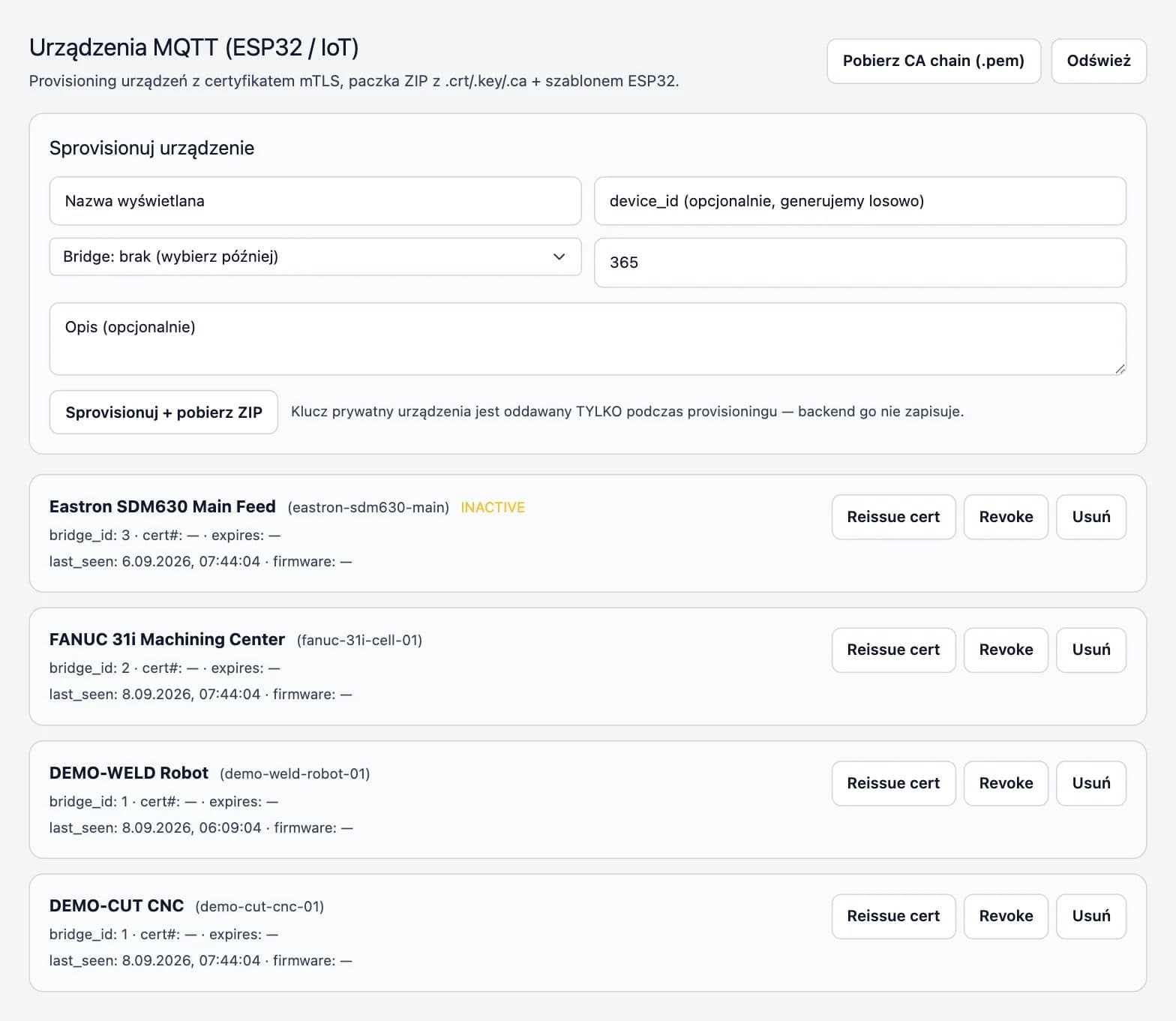

Formularz rejestracji urządzenia i lista urządzeń z opcjami ponownego wystawienia lub unieważnienia certyfikatu — Rejestracja urządzeń z certyfikatem; każdy certyfikat można wystawić ponownie lub unieważnić.

JAK ZACZĄĆ

Podłączenie pierwszego źródła danych

01
Spisz źródła
Spisz, które maszyny, adaptery PLC, liczniki i brokery już publikują dane, a które potrzebują bramki DBR77.
02
Podłącz broker lub bramkę
Dodaj most albo zarejestruj urządzenie z jego certyfikatem.
03
Zmapuj i sprawdź
Przypisz tematy do sygnałów i sprawdź przykładową wiadomość w podglądzie, zanim dane trafią na dashboardy i do alarmów.

Czego Data Bridge nie robi

Nie przechowuje historii pomiarów; ta jest w monitoringu maszyn. Nie jest funkcją bezpieczeństwa: wiadomości, które wysyła do urządzeń, to zwykły kanał integracyjny. Potrzebuje też źródła, które publikuje dane, np. bramki DBR77, istniejącego brokera albo urządzenia edge.
