Comment une caméra peut-elle vérifier que chaque étape d'assemblage a été réalisée dans le bon ordre ?

Pourquoi l'oubli d'une étape est une erreur aussi fréquente

L'oubli d'une étape est l'une des erreurs humaines les plus ordinaires, et il se produit sur des tâches que l'on connaît bien. Le Health and Safety Executive (HSE) britannique range l'omission d'une étape parmi les défaillances courantes en maintenance, à côté du remontage incorrect, et ajoute que même des techniciens expérimentés, très bien formés et motivés peuvent commettre de simples erreurs d'inattention et des oublis.

On retrouve la même tendance dans les données de maintenance aéronautique. Une synthèse de l'Australian Transport Safety Bureau indique que les erreurs de maintenance les plus fréquentes dans une base de données de Boeing sont des omissions : pièces non installées et composants installés de façon incomplète. Dans une étude de cas publiée sur un assemblage manuel complexe, l'opération omise était le mode d'erreur le plus fréquent, avec 19 occurrences, et l'une de ses causes était la non-application de l'effort requis sur les vis.

À chaque réclamation, quelqu'un finit par demander si l'étape a bien été faite. Sans enregistrement, on ne peut répondre que de mémoire.

Pourquoi l'ordre compte autant que le nombre

Sur de nombreux assemblages, c'est l'ordre des étapes qui détermine le résultat. La bride en est l'exemple classique. Les associations européenne et américaine du secteur de l'étanchéité (ESA et FSA) indiquent que l'ordre de serrage des boulons a une influence importante sur la pression exercée sur le joint, qu'un boulonnage incorrect peut faire perdre son parallélisme à la bride et que les écrous doivent être serrés en croix. Un article de bonnes pratiques de l'European Sealing Association va plus loin : la cause de fuite la plus fréquente sur les assemblages à brides boulonnées est le non-respect d'une séquence de serrage validée.

En Allemagne, la VDI/VDE 2862 classe les assemblages vissés en catégories de risque A, B et C, du danger pour la vie et l'intégrité physique jusqu'aux assemblages non critiques, et chaque catégorie a ses propres exigences minimales pour le processus de vissage.

Le contrôle final ne permet pas de voir l'ordre. Une fois le dernier boulon en place, une bride serrée dans le mauvais ordre ne se distingue en rien d'une bride serrée correctement, jusqu'à ce qu'elle fuie ou ne passe pas l'essai de pression.

Comment une caméra suit l'instruction de travail

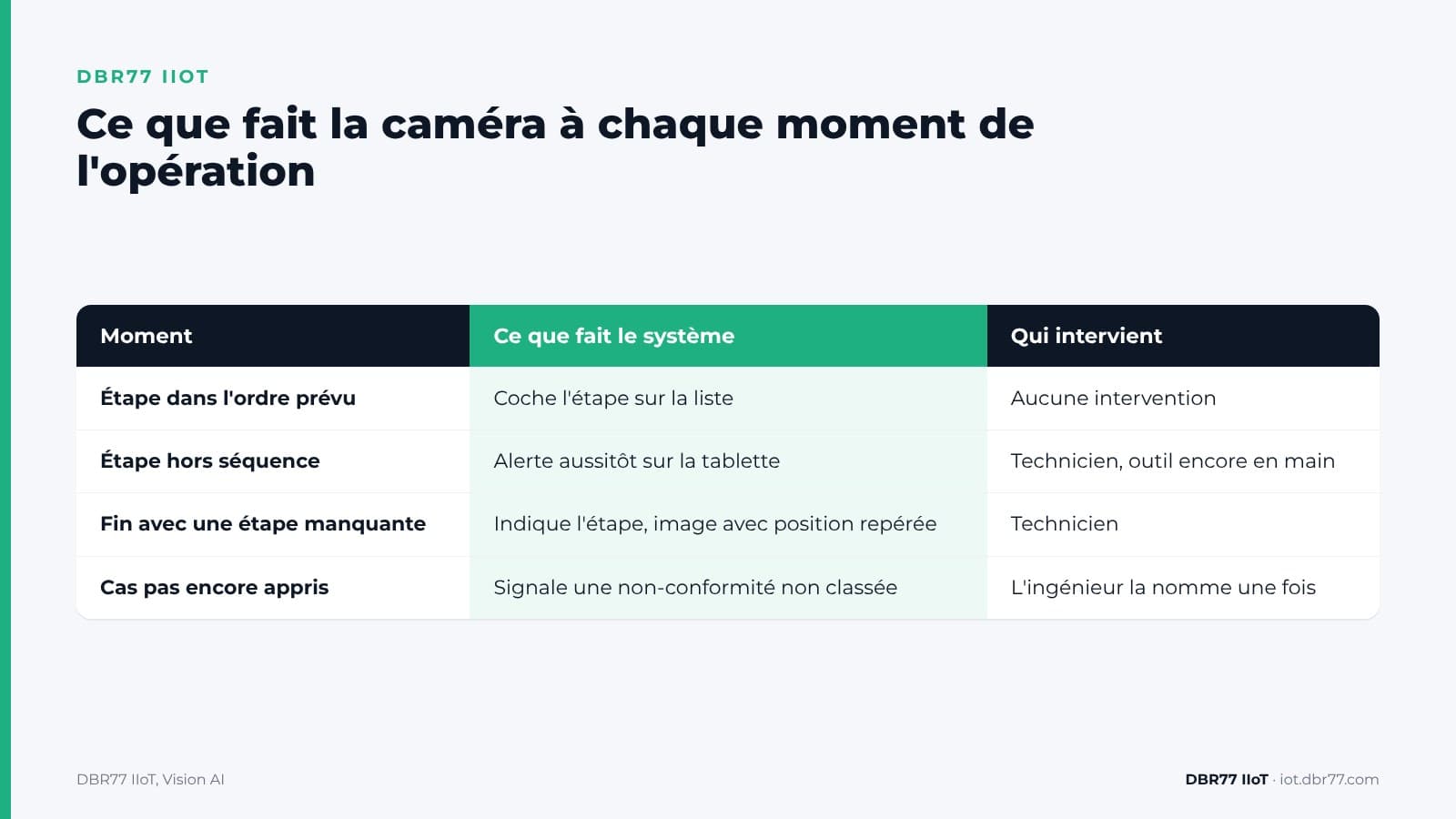

La caméra compare ce qui se passe au poste avec la séquence prévue et réagit à trois moments :

1. Chaque étape prévue est reconnue. Quand le technicien pose la vis 1, la caméra la confirme et coche l'étape sur la liste de contrôle en temps réel de la tablette.
2. Une étape hors séquence déclenche aussitôt une alerte. Si la vis 4 est posée avant la vis 3, la tablette affiche « Erreur de séquence : vis 4 avant vis 3 » alors que le technicien a encore l'outil en main.
3. Une étape manquante est signalée à la fin. Si le travail se termine avec 9 étapes sur 10, le système affiche « Étape 3 non identifiée » et envoie au technicien une image où la position 3 est repérée.

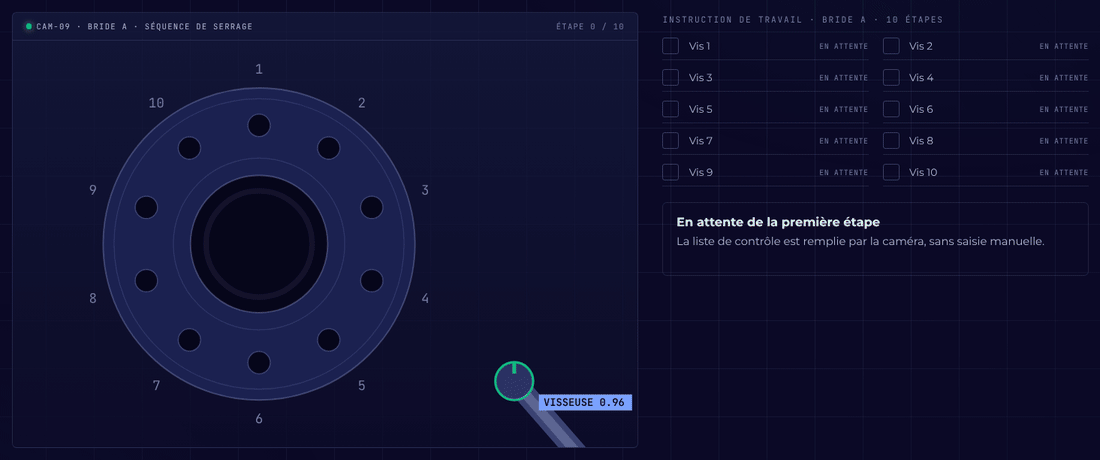

Exemple illustratif tiré de la présentation DBR77 Vision AI : l'étape 3 est sautée, l'alerte de séquence apparaît aussitôt et l'étape manquante est indiquée à la fin.

Dans l'exemple, le technicien utilise une visseuse sur une bride à dix vis. L'ordre prévu peut être une séquence simple ou un serrage en croix, comme on le fait pour les brides.

L'ASQ cite cette approche parmi les méthodes classiques de détrompage : la méthode de séquencement contrôle la séquence du processus pour s'assurer que les étapes sont réalisées dans l'ordre, et des signaux d'alerte avertissent l'opérateur qu'une erreur s'est produite. La caméra applique cette méthode sans qu'il faille équiper chaque outil d'un contacteur.

Ce qu'il faut pour mettre en place un contrôle de séquence

Un contrôle de séquence demande trois choses : une instruction de travail écrite, une caméra qui voit la zone de travail et quelques exemples d'opérations bien réalisées.

• L'instruction de travail sert de référence. Votre instruction de travail fixe l'ordre dans lequel l'opérateur réalise les tâches. Si elle ne fixe pas cet ordre, définissez-le avant d'installer la caméra.
• La caméra doit voir chaque étape. Dans DBR77 IIoT, la couche caméra s'appelle Vision AI. N'importe quelle caméra IP standard convient, et chaque image est analysée en environ 25 ms sur un ordinateur installé dans vos locaux.
• Les étapes sont décrites par écrit. Un ingénieur saisit ce qu'il faut chercher et marque quelques exemples comme OK ou NOK. Inutile de constituer un jeu de données ou de lancer un projet d'entraînement à part.
• Vous définissez la réaction. Compter, enregistrer, alerter ou prévenir une personne, sans rien programmer.

Le test se déroule comme pour tout contrôle Vision AI : une démo et un premier examen de votre poste, un test sur quelques photos et courtes vidéos sous accord de confidentialité (NDA), une preuve de concept sur un poste, puis un déploiement seulement si les résultats vous convainquent. Notre guide pour passer d'un pilote réussi à un standard d'usine traite de cette dernière étape.

Là où la caméra s'arrête et où d'autres contrôles prennent le relais

Une caméra confirme qu'une étape a eu lieu, et dans quel ordre. Elle ne remplace pas les autres contrôles de l'assemblage :

• Couple. La caméra voit que la visseuse a été utilisée en position 4. La valeur du couple vient de l'outil et de ses enregistrements. Pour les assemblages de catégorie A, critiques pour la sécurité, la VDI/VDE 2862 exige des données de serrage complètes, et le livre blanc d'Atlas Copco sur cette directive précise qu'une détection automatique des erreurs peut compléter la documentation de ces données. Une caméra apporte ce type de contrôle supplémentaire, à côté des données de l'outil.
• Étapes cachées. Une étape réalisée derrière un capot, à l'intérieur d'un carter ou sous les mains du technicien ne peut pas être confirmée. Une autre position de caméra ou une deuxième caméra peut couvrir certains de ces cas ; nous testons plusieurs implantations de caméra sur le poste avant d'en choisir une.
• La décision. Vision AI alerte et signale, et c'est une personne qui décide de la suite. Vision AI n'arrête ni la ligne ni l'outil.
• Fonctions de sécurité. Vision AI n'est pas un système de sécurité certifié. La sécurité des machines reste du ressort des systèmes conçus pour cela.

La manière dont les alertes parviennent à leurs destinataires compte autant que le contrôle lui-même. Notre article consacré aux raisons pour lesquelles les alertes machines restent sans effet en atelier traite de ce point, et celui sur ce qu'il faut faire quand les opérateurs ne font pas encore confiance aux signaux couvre les premières semaines d'un nouveau contrôle.

La place de ce contrôle dans DBR77 IIoT

Vision AI est la couche caméra de DBR77 IIoT. Les tablettes des postes guident déjà les opérateurs étape par étape dans les processus complexes ; la caméra confirme en plus que chaque étape a bien été réalisée.

• Nos équipements fonctionnent en lecture seule. Ils n'envoient jamais de commande à vos machines et ne touchent pas au contrôle-commande.
• Les images sont analysées sur site et aucune vidéo n'est enregistrée. Le technicien reçoit une seule image fixe où la position est repérée.
• Vision AI fonctionne sur DBR77 Vector, notre propre IA industrielle, qui peut être déployée sur vos serveurs. Vos données n'entraînent aucun modèle sans votre accord écrit, et DBR77 est certifié ISO/IEC 27001:2022.
• Les événements Vision AI remontent dans IRIS. Pour savoir comment les problèmes qualité y sont reliés à la production et à la maintenance, lisez l'article IRIS : comment relier les problèmes qualité à la production et à la maintenance.

Questions fréquentes

La caméra peut-elle indiquer quelle étape a été sautée ?

Oui. Quand le travail se termine avec une étape manquante, le système indique cette étape, par exemple « Étape 3 non identifiée », et envoie au technicien une image où sa position est repérée.

Le technicien doit-il confirmer chaque étape sur la tablette ?

Non. La liste de contrôle est remplie par la caméra, sans saisie manuelle. Le technicien voit les étapes se cocher au fil du travail.

Et si notre ordre de serrage est en croix, et non de 1 à 10 ?

L'ordre prévu est celui que fixe votre instruction de travail. Un serrage en croix des boulons de bride se contrôle comme une simple séquence : chaque étape est comparée à la position et à l'ordre prévus.

Une alerte de séquence arrête-t-elle l'outil ?

Non. Vision AI alerte le technicien et enregistre l'événement. Arrêter l'outil ou la ligne est une décision qui revient à une personne.

La caméra enregistre-t-elle des vidéos du technicien ?

Aucune vidéo n'est enregistrée. Les images sont analysées sur un ordinateur installé dans vos locaux, et le technicien reçoit une seule image fixe de la zone de travail, où la position est repérée. Vérifiez la réglementation locale sur les caméras au travail et informez les salariés avant d'installer la première caméra.

Conclusion

Choisissez une opération où l'ordre compte et où une étape sautée vous a déjà causé des problèmes : une bride qui a fui, un capot remonté sans l'une de ses vis, une pièce reprise qui vous est revenue. Cette semaine, filmez l'opération deux fois depuis l'endroit où une caméra pourrait être fixée, une fois réalisée correctement et une fois avec une étape sautée sur une pièce d'essai, et notez l'ordre que fixe votre instruction de travail. Cela suffit pour un premier test qui dira si une caméra peut suivre les étapes sur votre poste.

Sources

• HSE, Maintenance error
• A. Hobbs, Australian Transport Safety Bureau, An Overview of Human Factors in Aviation Maintenance, 2008
• Torres, Nadeau, Landau, Classification and Quantification of Human Error in Manufacturing: A Case Study in Complex Manual Assembly, Applied Sciences, 2021
• ESA et FSA, Guidelines for safe seal usage: Flanges and Gaskets, 1998
• European Sealing Association (R. Wacker), Primary flange forces, Part 2, republié par Spetech
• VDI/VDE, 2862 Part 2: Minimum requirements for application of fastening systems and tools (sommaire), 2015
• Atlas Copco, Livre blanc sur VDI/VDE 2862 Part 2, 2023
• ASQ, What is Poka-Yoke? Mistake and Error Proofing
• DBR77, DBR77 IIoT, 2026
• DBR77, présentation client IIoT et Vision AI, 2026
